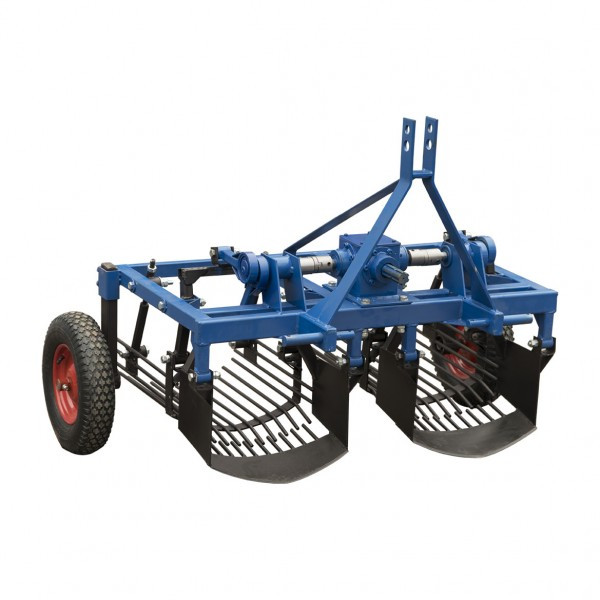

Дворядний картоплекопач призначений для використання з мінітракторами 25 к.с. При розробці моделі за основу був взятий двоексцентриковий картоплекопач. Це дозволило розробити новий виріб на основі перевірених часом конструкторських рішень.
Перевагою дворядного картоплекопача, порівняно з однорядним, є підвищена продуктивність роботи і зниження питомої витрати палива під час збирання картоплі.
Умови ефективної роботи дворядного картоплекопача
Для оптимальної роботи необхідно попередньо очистити ділянку від бадилля і бур'янів.
Ширина междурядий - 600 мм.
Принцип роботи
Дворядний картоплекопач приводиться в дію від валу відбору потужності мінітрактора через карданний вал. На рамі картоплекопача встановлений редуктор оригінальної конструкції, що приводить в дію механізми активних ножів та грохотів.
У конструкції дворядного картоплекопача можна виділити наступні елементи:
- рама;
- 2 активні ножі;
- 2 грохоти;
- триточковий причіпний пристрій;
- опорні колеса;
- редуктор в зборі.
Просторовий каркас рами картоплекопача виготовлений зі сталевого профілю, перетином 40 мм на 40 мм, товщина стінки 2 —мм. Застосування перемичок, розтяжок і підсилювачів, забезпечує необхідну міцність і надійність виробу.
Триточковий причіпний пристрій спеціально розроблений для встановлення на мінітрактори типу Т-25 і Т-40. Він має двосторонні пальці різного діаметру, а також різні отвори у верхній точці кріплення.
Регулювання глибини викопування здійснюється завдяки навісній системі трактора і опорним колесам. Є можливість регулювання кута атаки, також за допомогою навісної системи трактора. Опорні колеса кріпляться за допомогою болтових з'єднань, що дає можливість регулювати висоту розташування картоплекопача відносно поверхні ґрунту.
Ширина захоплення 455 мм.
Габаритні розміри картоплекопача:
- висота —940мм;
- ширина —1380 мм;
- довжина —850 мм;
- вага виробу —114 кг.
|
