Карданний вал в комплект не входить і купується окремо.
Двоексцентриковий вібраційний картоплекопач може агрегатуватися з мотоблоками від 6 л. с., що оснащені двигуном повітряного охолодження і мають задній ВВП зі шпонковим пазом. Для мотоблоків зі шліцьовим валом потрібно виготовити перехідник, і внести в конструкцію зміни. Конструктивною особливістю даної моделі картоплекопача є вбудований понижуючий редуктор і привід від вала відбору потужності мотоблока.
Власникам мотоблока з ходозменшувачем виробництва «Крючков» та з вбудованим редуктором пропонуємо звернути увагу на картоплекопач моделі КК18.
Зверніть увагу на те що для нормальної роботи картоплекопача бажано попередньо очистити ділянку від бадилля.
Принцип роботи
Первинний вал редуктора або вал-шестерня картоплекопача отримує обертання від вала відбору потужності мотоблока через карданний вал. Карданний вал в комплект не входить і купується окремо. З вторинного вала редуктора картоплекопача оберти передаються на два ексцентрика, які за допомогою спеціальних штовхачів передають зворотно-поступальний рух на грохот і ніж. У процесі збирання урожаю картоплі ніж підрізає пласт ґрунту з бульбами і подає його на грохот, де вони очищаються від ґрунту і викидаються на землю. Приводи ножа і грохота працюють від окремих ексцентриків, що суттєво знижує вібрації в процесі збирання.
Регулювання глибини викопування залежить від діаметра коліс, які встановлені на мотоблоку. Опорні колеса картоплекопача використовуються для регулювання кута атаки. Причіпний пристрій приварений.

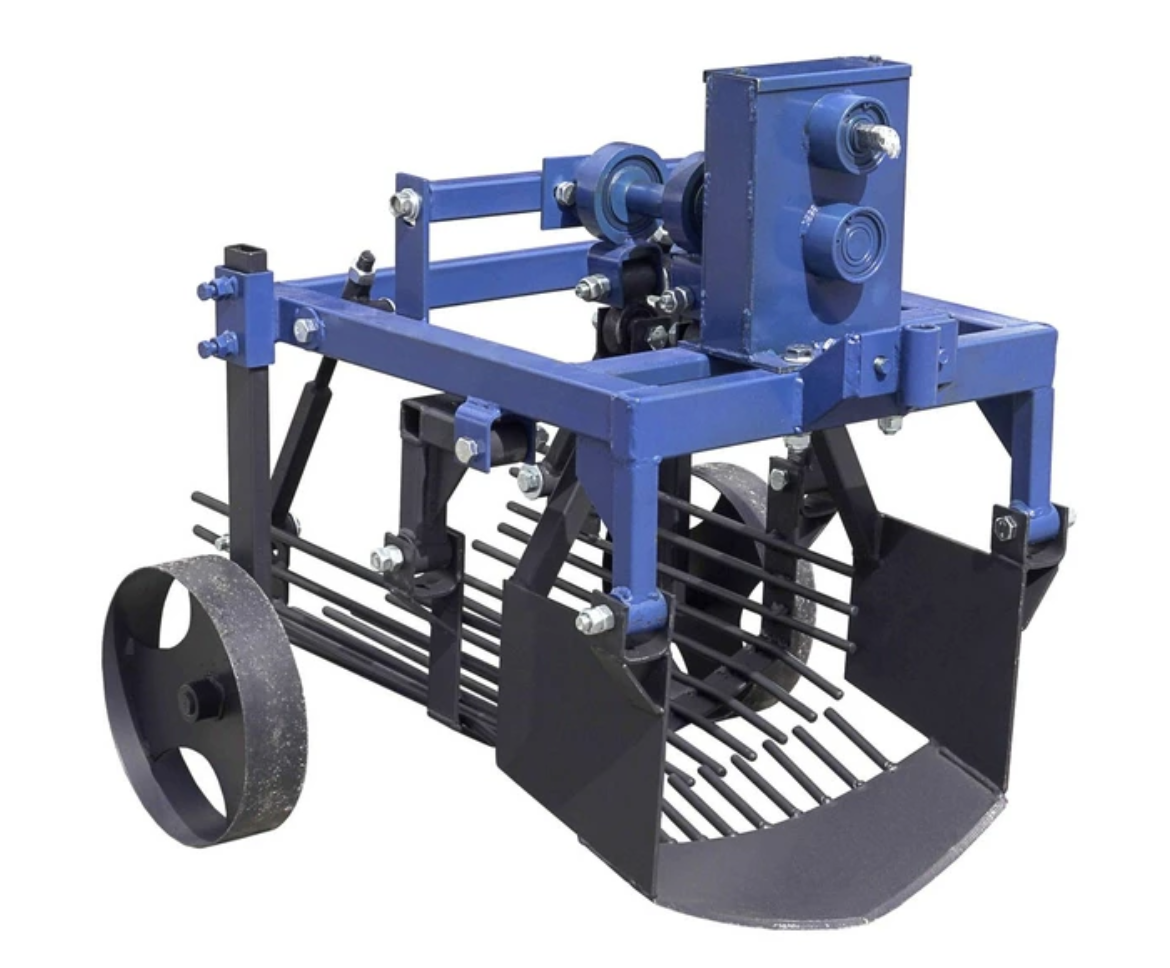

Конструкція
У конструкції картоплекопача можна виділити наступні елементи:
- рама;
- редуктор;
- вал зі штовхачами;
- активний ніж;
- грохот;
- причіпний пристрій;
- опорні колеса.
Поздовжня рама картоплекопача виготовлена зі сталевої профільної труби перерізом 40 × 40 мм, товщина стінки 2 мм, довжина складає 495 мм. Поперечна рама виготовлена з профільної труби 50 × 25, товщина стінки складає 3 мм, а її довжина становить 446 мм. Також є додаткові перемички і підсилювачі для забезпечення міцності і надійності конструкції.
Редуктор має набір шестерень, який дозволяє отримати коефіцієнт редукції 4,5, тобто оберти, що надходять на вал картоплекопача, будуть в 4,5 рази нижчими, ніж оберти вала відбору потужності мотоблока, що дозволяє працювати з картоплекопачем при комфортному рівні обертів і вібрації пристрою. Вал-шестерня виготовлений зі сталі марки 45, має 15 зубів, модуль зуба становить 2. Нижній вал також виготовлений з 45 сталі, на нього встановлена велика шестерня, яка має 69 зубів, модуль зуба також має значення 2.
Активний ніж має товщину 5 мм і ширину 382 мм.
Грохот має всього 17 зубців, довжина яких становить 500 мм.
Причіпний пристрій стандартний для мотоблоків з двигуном повітряного охолодження, типу Zirka-105. Опорні колеса кріпляться за допомогою болтового з'єднання.
Габаритні розміри:
- висота – 674 мм;
- ширина – 681 мм;
- довжина – 849 мм.
- вага пристрою – 49,8 кг.
|
